Réalisation d'une chambre photo basique

Septembre 2021.

L'idée principale était d'utiliser l'objectif Boyer Saphir dont les premières photos réalisées avec la chambre 9x12 ont donné satisfaction.

Ne disposant d'aucun plan précis, seuls les éléments suivants ont servi de guide :

- la distance nécessaire pour la mise au point sur l'infini,

- les dimensions des dos Arca Swiss,

- les morceaux de bois de récupération disponibles,

- les outils à disposition.

Le seul achat indispensable étant un morceau de tissu opaque pour la réalisation du soufflet.

Première étape, confection du corps de la chambre

Un cadre réalisé avec des tasseaux de 28x28mm dans lesquels des gorges ont été creusées (avec difficulté, par manque d'outillage adapté) pour recevoir les dos en métal.

Ce cadre est fixé sur une planchette inférieure dans laquelle est encastré un écrou au pas Kodak (récupéré sur appareil inutilisable). Cela permettra de monter la chambre sur un trépied.

Les dimensions de la face avant sont adaptées à celles du cadre arrière.

Une chute de découpe sert de renfort à sa base.

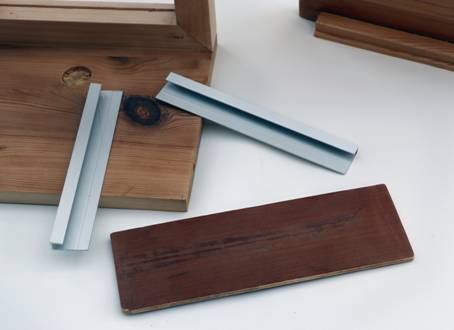

La face avant sera fixée sur un morceau de contreplaqué qui coulissera dans des guide en aluminium découpés dans une chute de cimaise dont les bords recourbés s'avèrent adaptés à l'usage prévu.

Seconde étape, fabrication du soufflet.

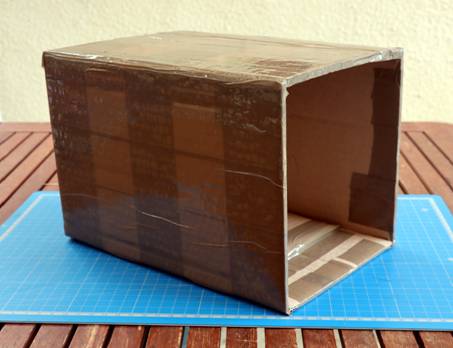

Tout d'abord, il faut confectionner un support, ici réalisé avec du carton et de l'adhésif d'emballage.

Un assemblage en bois aurai offert plus de rigidité et des angles mieux marqués…

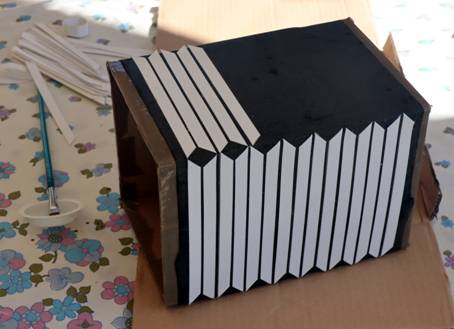

Le support est d'abord recouvert d'une toile fine sur laquelle sont collées des bandes de papier Canson aquarelle (ou autre carton fin assez rigide) préalablement découpées avec des extrémités à 45°.

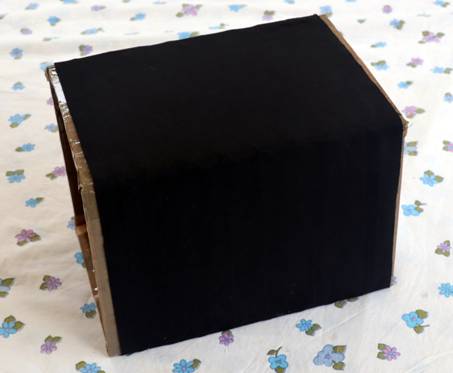

Après séchage, une toile opaque est collée sur l'ensemble.

Après séchage complet, la toile est extraite du support et le pliage peut commencer (avec les mains occupées, je n'ai pas fait de photos…)

Le principe est assez simple :

- sur la face supérieure, repérer un couple de bandelettes au travers du tissu,

- pincer le tissu vers l'extérieur au milieu des bandelettes,

- répéter cette opération pour la face opposée,

- faire de même pour les faces latérales mais en pliant cette fois vers l'intérieur,

- répéter ces manipulations pour toute la longueur du soufflet.

En final, mettre le soufflet plié sous une pile de livres pendant quelques heures pour bien marquer les plis.

Entre temps, la face avant a été percée et complétée d'un support pour l'objectif et l'ensemble a reçu deux couches de lasure et quelques zones ont été peintes en noir.

Le résultat après assemblage final et collage du soufflet.

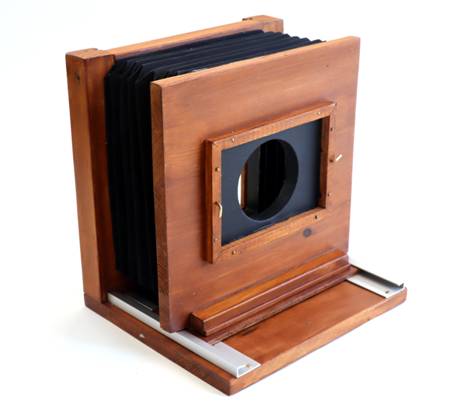

Vue de face

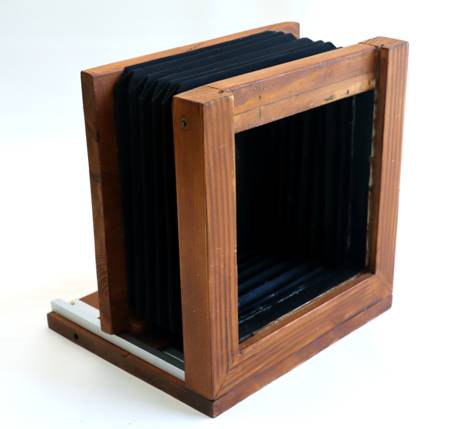

Vue de l'arrière dans la configuration pour les premières prises de vue

Après finition du cadre arrière

Plus pour l'esthétique que l'étanchéité à la lumière déjà satisfaisante,

un galon de velours rouge est collé sur une baguette de section 1cm

encadrant les 4 faces internes.

Dimensions : 21,5 x 22,5 x 19 cm.
