Système d'insolation Ultraviolet installé dans l'insoleuse

Fabrication décembre 2017.

Préalable :

- la conception de l'insoleuse reposait sur l'usage du châssis presse, avec la contrainte de ses dimensions,

- la confection du plateau d'insolation était la priorité (les dimensions de la base seront calculées pour l'insertion),

- la longueur des bandes de Led est un multiple de 5, le ruban utilisé est sécable tout les 5 cm.

Fournitures :

- un plateau en bois,

- un ruban led UV autocollant de 5 mètres (livré sur une bobine plastique),

- un lot de connecteurs pour ruban led,

- deux transformateurs 220/12 V – 5 ampères (pouvant être remplacé par un unique transfo minimum 7 ampères).

Réalisation :

- découpe du plateau - 38 x 30,5 cm,

- peinture du plateau avec une bombe de couleur argenté,

- tracé pour le positionnement des rubans (entraxe de 2 cm),

- découpe du ruban en 14 sections de 37 cm,

- collage des rubans en veillant à la polarité du raban pour le raccordement,

- raccordement des rubans à l'aide des connecteurs,

- repli des fils des connecteurs sous le plateau et fixation par agrafage.

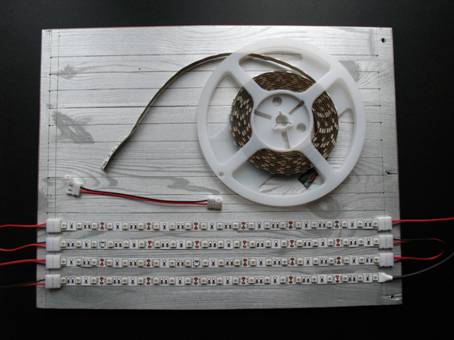

En bas à droite, le cordon d'alimentation terminé d'une prise pour le raccordement au transfo.

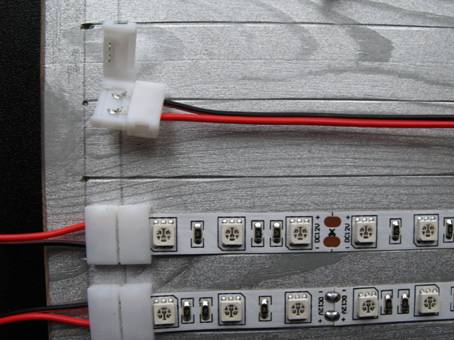

Les connecteurs se referment simplement sur les plots en cuivre facilement repérables (une paire de ciseaux est dessinées au milieu)

Le montage est terminé, les 14 bandes sont raccordées en 2 séries de 7, chacune alimentée séparément.

Les fils des connecteurs ont été repliés sous le plateau.

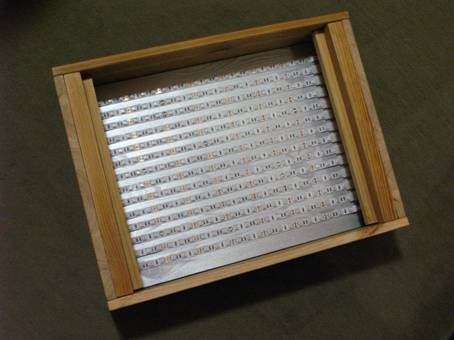

Le plateau est ensuite fixée dans la base qui reçoit le châssis presse avec ou sans réhausse.

Un fond en isorel est ajouté sur la base pour protéger les fils de connecteurs.

Petit bricolage complémentaire pour le raccordement des deux transfos. Le minuteur mécanique permet le contrôle du temps d'insolation.

Les photos ci-dessus ont été réalisées avec un smartphone, quelques images présentent de la distorsion.
