Marque

CADOT

Modèle

Jumelle



Format

Année

Pays

Rareté

9 x 12

c 1895

France

Rare







Origine

Achat collection Baudon (19 janvier 2017)

Commentaire

Difficile de trouver des informations sur cette jumelle même en cherchant d'après le numéro d'objectif. Toutefois, le viseur et la façade se retrouvent sur un modèle fabriqué par Cadot et clairement identifié sur différents sites.

L'attribution à ce fabricant et la date de production sont malgré tout à considérer avec réserves

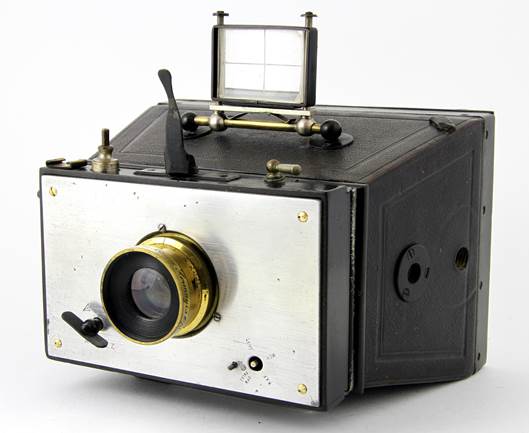

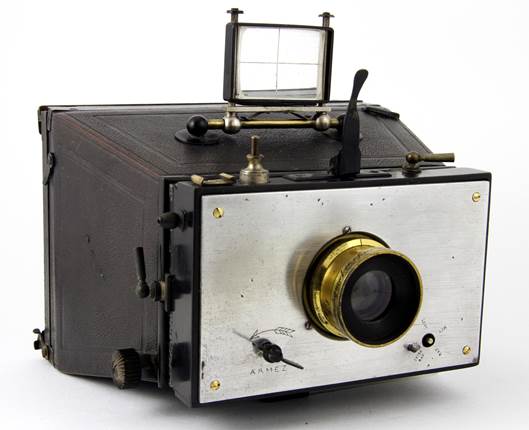

Le corps est en bois recouvert de maroquin noir et la platine avant est en métal noir avec une face en métal poli. La visée se fait sur le dépoli arrière ou à l'aide du viseur clair réticulé avec aiguille de mire suivant les mouvements de décentrement. La mise au point est réalisée par le bouton latéral avec contrôle sur l'échelle graduée située sur face supérieure du bloc avant. Pour effectuer la mise au point sur le dépoli arrière, il faut ouvrir l'obturateur en procédant ainsi : appuyez sans relâcher le déclencheur et tournez le bouton d'armement. L'obturateur reste ainsi ouvert, il suffira de réarmer à nouveau pour mettre en place le second volet.



Sur la face avant, le bouton en bas à gauche permet l'armement par rotation d'une clé. A l'opposé, un bouton (absent) permet de régler l'obturateur à guillotine en se fiant aux repères indiquant : lent, moyen, rapide et extra rapide.

J'ai pu remettre en service l'obturateur qui est constitué de deux volets métalliques, chacun disposant d'un ressort de rappel. Un calage du système de rappel a permis de le régler à une vitesse proche du 1/50ème ce qui devrait permis de tester cette jumelle avec un plan-film en 100 iso.



L'objectif, signé Hermagis, est un Aplanastigmat N°8 de 140 mm de focale ouvrant de f:2,5 à f:32.



Cette jumelle recevait probablement un magasin pour plaques de verre que je ne possède pas, mais elle peut recevoir les châssis plan film à lèvres épaisses comme de nombreux appareils français (Jonte, Caleb Photo-Plait…).



N° Série

N° Fiche

Mc K

Objectif 40515

974

n.c.



Dimensions : 10,5 x 18 x 22

Poids : 1025 grammes
