Klapp Reflex

Format	Année	Pays	Rareté
10 x 15	1913	Allemagne	Rare

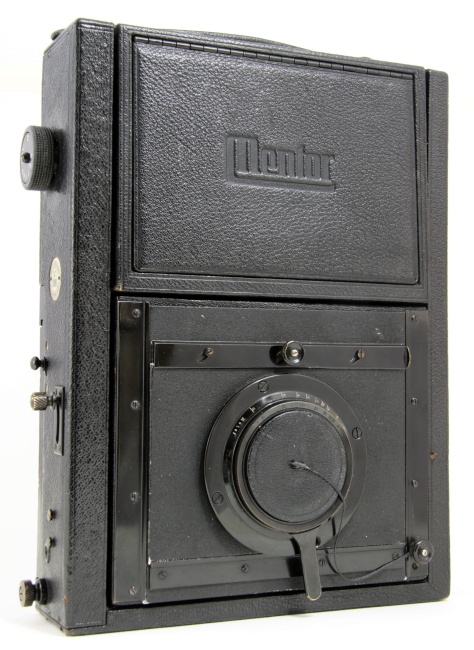

Même plié, il reste toutefois imposant

Hauteur 27 cm, largeur 20 cm, épaisseur 5,5 cm

Hauteur avec le puits de visée déployé : 37,5 cm

Les commandes du miroir, du réglage de l'obturateur sont du même côté.

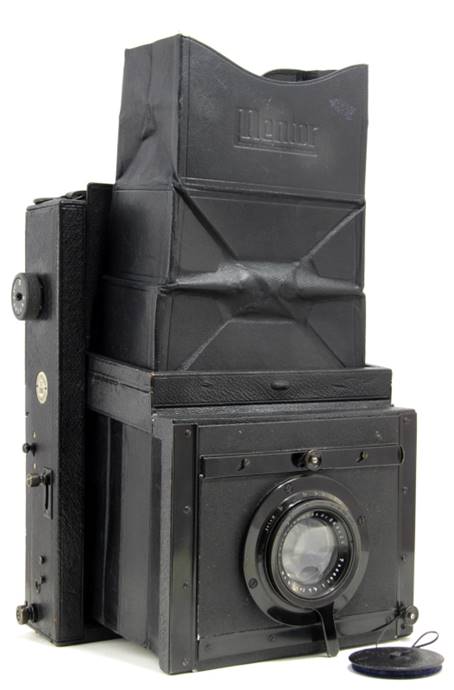

L'objectif réglé sur l'infini.

Pas de commande de réglage sur ce côté.

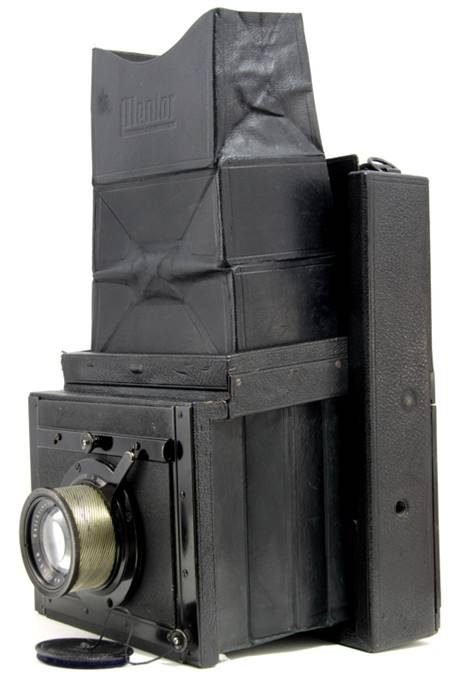

Objectif réglé sur la distance minimale de mise au point.

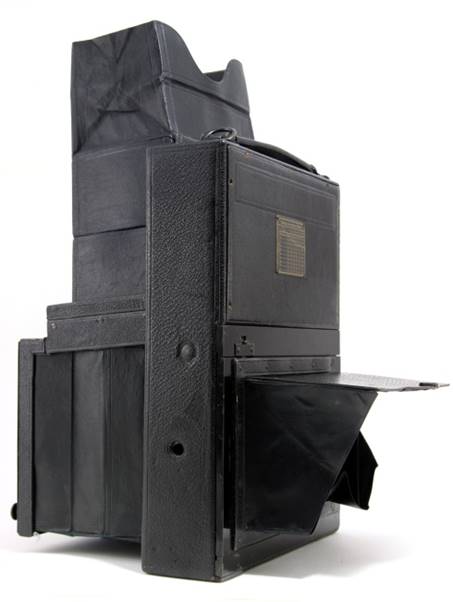

Le cache arrière protège la vision lors de la mise au point sur le dépoli.

La plaque métallique fixée sur la partie supérieure indique les combinaisons pour le réglage de la vitesse.

Origine

Bourse photo de Beaune – 3 mai 2015 – Achat à Michel Périé.

Commentaire

Cet imposant klapp à visée reflex fut décliné en différents formats (6 x 9, 6 ½ x 9, 9 x 9, 9 x 12, 10 x 12,5, 10 x 15, 12 x 16,5, et 13 x 18). Celui-ci utilise des plaques au format 9x15 et reste facilement transportable une fois replié.

Ce type d'appareil était plutôt destiné aux professionnels, notamment aux reporters.

La visée se fait soit par la cheminée lorsque le miroir interne est en position basse, soit sur le dépoli arrière comme sur une chambre classique.

La vitesse d'obturation s'obtient par combinaison de la largeur de la fente et de la tension du ressort. Une plaque métallique, fixée à l'arrière, présente le tableau de réglage qui permet d'opérer entre le 1/15 et le 1/300^ème.

L'objectif est un Tessar Carl Zeiss de 16,5 cm de focale ouvrant de f/4,5 à f/. Il est fixé sur une platine amovible qui permet le décentrement vertical et horizontal. La mise au point se fait à l'aide du grand levier alors que l'ouverture se règle par rotation de la bague avant.

N° Série	N° Fiche	Mc K
Objectif 369626	863	659
