(Gomz)

Sputnik

(спутник)

Format	Année	Pays	Rareté
135	1955 ⁽¹⁾	URSS	Rare

(1) Début de la production par l'usine Gomz.

A partir de 1965 l'usine prend le nom de Lomo.

Le nom de Lomo figure sur l'objectif en lettres cyrilliques après le numéro de l'objectif

Origine

Provenance e-bay (foto-koeberl-graz, vendeur professionnel situé en Autriche)

Cadeau d'anniversaire ! 10 juillet 2022.

Commentaire

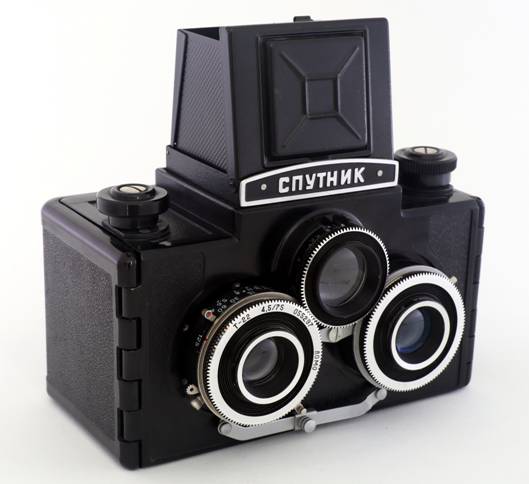

La photographie stéréoscopique amateur connaît probablement son dernier souffle lorsqu'apparaît cet appareil conçu par G. Barkowski ⁽²⁾au milieu des années 1950. Son principe de fabrication et sa forme générale ne sont pas sans rappeler les bi-objectifs de la marque qui rencontrèrent un réel succès auprès d'amateurs. Le nom Sputnik (спутник en cyrillique), également donné au premier satellite lancé en 1957, signifie compagnon de voyage ; il se peut que cet exemplaire en parfait état retrouve en partie cette vocation lors de futurs déplacements.

Etalée sur une vingtaine d'années, la fabrication dépassa les 84.000 exemplaires déclinés en plusieurs variantes. Les premières fonctionnaient du 1/10 au 1/100^ème avant adoption du standard du 1/15 au 1/125^ème, l'écrou de fixation de pied passa du pas "Congrès" au pas Kodak, les caractères de la plaque d'identification s'épaissirent sur la troisième et dernière variante. Le modèle présenté ici est une variante n°3 qui daterait de 1965. Il existe aussi une rare version pour l'exportation identifiable par sa plaque en caractères romains. Un prototype Sputnik 2 fut présenté à l'exposition universelle de Bruxelles en 1958, mais aucune suite n'a été donnée au projet.

Acquis seul, cet appareil était livré à l'origine dans une boîte en carton contenant son étui en cuir, le mode d'emploi, une visionneuse spécifique et un châssis inverseur pour le tirage des épreuves sur papier.

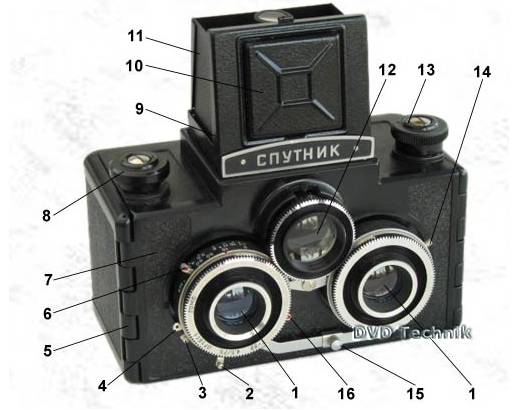

Le corps moulé en bakélite embarque trois objectifs ; celui du milieu permet la visée reflex, les deux autres fonctionnant simultanément pour l'obtention de couples d'images sur du film en rouleau au format 120. Les objectifs sont couplés par les couronnes moletées visibles sur le pourtour de chacun d'eux, la mise au point se contrôle par le dessus après avoir déployer le capot supérieur qui intègre une petite loupe repliable.

sputnik

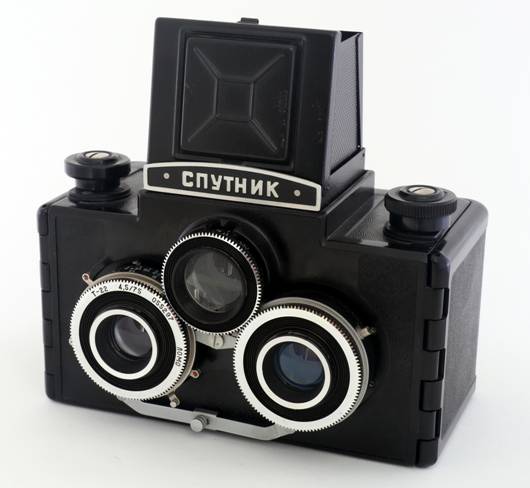

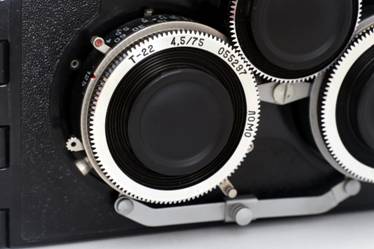

Les objectifs de prise de vue sont deux Lomo T22 de 75mm de focale ouverts à f/4,5. L'objectif droit permet le réglage de la vitesse d'obturation et de l'ouverture de diaphragme dont le couplage est assuré par la biellette visible au dessous. L'objectif central, servant au le cadrage et la mise au point, est plus lumineux avec une ouverture à f/2,8 ; l'échelle des distances est gravée sur sa périphérie.

Les objectifs sont protégés par des bouchons en métal

Les obturateurs couplés fonctionnent du 1/15 au 1/125^ème en plus de la pose B. Les vitesses d'obturation sont sélectionnées en tournant le petit levier de réglage de l'obturateur droit jusqu'à ce que la ligne d'index sur le bord de l'anneau coïncide avec le point indiquant la vitesse souhaitable. Avant l'exposition, l'obturateur doit être armé en tournant le levier d'armement de l'obturateur droit vers le bas. Le déclenchement de l'obturateur s'effectue en appuyant sur le levier de déclenchement ou le déclencheur à câble raccordé à la douille filetée. A noter qu'il n'existe aucune protection contre les surimpressions.

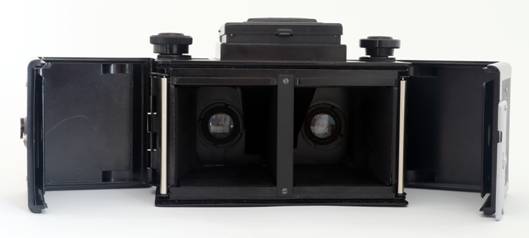

Vue de la chambre séparée en deux parties par une cloison centrale

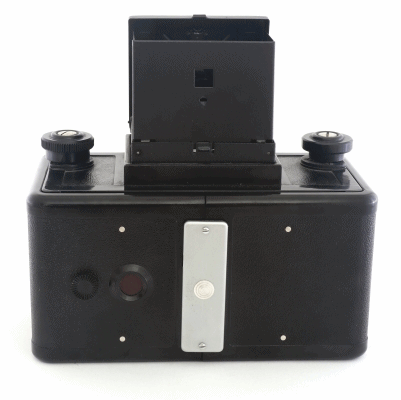

En abaissant la languette métallique de verrouillage du dos, on accède à la chambre divisée en deux compartiments séparés par une cloison centrale. Le film vierge trouve sa place sur la partie droite, on contrôle son avance au travers de la fenêtre inactinique logée sur le volet gauche. Les deux images étant consécutives, il faut avancer le film en veillant à passer au numéro impair suivant : du 1, on avance au 3 et ainsi de suite.

Le tirage en positif des clichés obtenus se fait à l'aide d'un châssis de reproduction spécifique. Les manipulations sont décrites en fin de page.

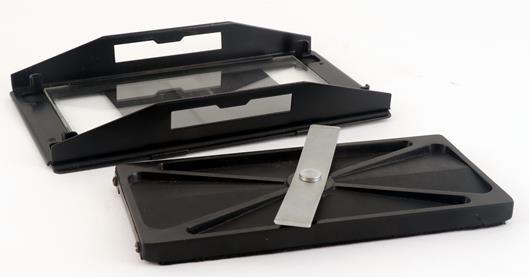

Châssis inverseur acquis séparément. Voir les manipulations de reproduction en fin de page.

Caractéristiques techniques

Type	Appareil stéréo
Format film	120
Format image	55 x 55 mm par paire
Distance entre objectifs	63,58 mm
Objectif prise de vue	T22 (3 éléments) 75mm
Ouverture	4,5 à 22
Mise au point mini	1,4 m
Obturateur	Métallique à 3 lames
Objectif de visée	Ouverture f/2,8
Vitesse obturation	1/15 à 1/150 et B
Protection double exposition	Non
Prise synchro flash	Sur l'obturateur
Retardateur	Mécanique (environ 10 s)
Dimensions	15,41 x 10,12 x 9,3 cm
Poids	809 grammes

N° Série	N° Fiche	Mc K
055287	1078	364

Manuel de l'utilisateur en anglais : http://www.dvdtechcameras.com/manuals/cameras/sputnik/1.htm

Tirages des couples images sur papier au format 6,2 x13,2 cm

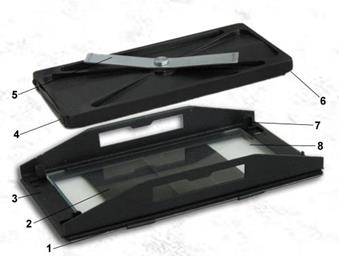

1 - cadre mobile pour le changement d'un verre 2 - ressort de serrage pour fermer une fenêtre 3 - les bases d'un cadre 4 - ressorts plats pour fixer le papier sensible	5 - ressort 6 - couvercle de serrage 7 - rebords fixant un film 8 - verre

Le cadre d'impression est conçu pour réaliser à partir de négatifs stéréoscopiques soit une paire de tirages simultanément, soit chaque tirage séparément.
Lors de l'impression simultanée, chaque paire stéréoscopique doit être coupée ; impression séparée une paire stéréoscopique d'impressions avec un agencement correct des images est obtenue sans découpe.
Pour l'examen conventionnel, les tirages doivent être montés au même niveau sur un carton de taille 62x132 mm.

L'impression simultanée du couple stéréo se fait comme suit :
1. Découpez des feuilles de papier de 6x13 cm
2. Retirez le capot amovible
3. Tournez le ressort de serrage et retirez le capot.
4. Placer le film sur le verre avec son côté émulsion vers le haut
5. Placer le papier sous les ressorts plats du couvercle
6. Mettez le couvercle sur le négatif.
7. Retournez le cadre d'impression, ajustez les bords des deux négatifs par rapport aux cadres et en tournant le ressort de serrage, fixez le couvercle.
8. Exposez les deux négatifs.

Pour réaliser séparément une paire d'impressions stéréoscopiques, procédez comme suit :
1. Découpez des feuilles de papier de 6 x 13 cm.
2. Marquez chaque négatif, à partir duquel la paire stéréoscopique est composée, avec les chiffres "1" et "2", placez les chiffres dans les intervalles entre les négatifs (marquez les négatifs en commençant par le premier).
3. Mettre le couvercle amovible après avoir fermé le cadre droit.
4. Tourner le ressort de serrage et retirer le couvercle.
5. Placez le film sur le verre avec son émulsion vers le haut, de sorte que le cadre de gauche puisse recevoir le négatif marqué du chiffre "2" (le rouleau de film doit être placé du côté droit du cadre).
6. Mettez la couverture sur le négatif après avoir posé le papier sous les ressorts plats de la couverture.
7. Tournez le couvercle du cadre, ajustez les bords négatifs par rapport au cadre et, après avoir réglé le ressort de serrage, placez le couvercle.
8. Exposez le négatif de gauche.
9. Déplacer le couvercle amovible ayant fermé le cadre gauche.
10. Relâcher le ressort de serrage et décaler le film de manière à ce que le négatif marqué du chiffre "1" soit face au cadre de droite ; veillez à ce que les bords du négatif coïncident avec ceux du cadre, et fixez le couvercle.
11. Exposez le négatif de droite.
Remarque : Les négatifs gauche et droit doivent être exposés pendant une durée égale.

(1) Le nom GOMZ signifie "Gosularstvennyi optiko-Mekhanicheskii Zavod. Cette société fut créée en 1932 près de la ville de Leningrad (aujourd'hui Saint-Pétersbourg)

En 1965, l'usine a changé de nom pour devenir LOMO "Leningradskoe optiko Mekhanichesko Obedinenie"

Cet exemplaire, siglé Lomo autour de l'objectif, est postérieur au changement de nom.

(2) Voir "The authentic guide to Russian ans soviet cameras" de Jean-Loup Princelle (p 72)
