CENTURY

Un plaisir à utiliser !

Format	Année	Pays	Rareté
2 ' ¼ x  3 ' ¼	1949	Etats-Unis	Rare

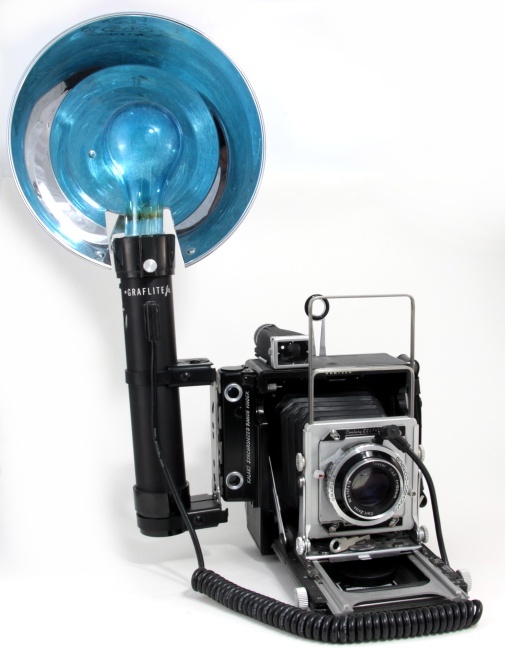

Présentée ici avec un flash à ampoule de la marque, cette chambre se fait encore plus imposante !

Origine

Bourse photo Villeneuve-Tolosane – 14 avril 2013

Commentaire

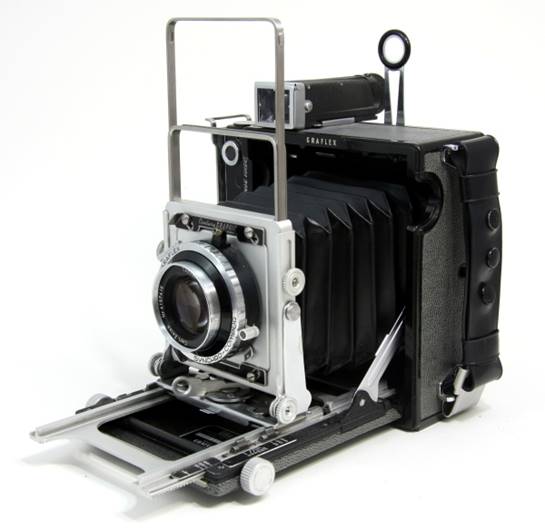

Fabriquée de 1949 à 1970, cette chambre est au format 2 pouces ¼ x  3 pouces ¼ (environ 6 x 9cm). Plus basique que ses aînées, elle est réalisée en "Mahoganite" (plastique injecté) et ne dispose pas d'obturateur à plan focal. Bien que plus petite, son aspect général reste comparable à la Crown Graphic. Il existe différentes versions dont certaines avec le soufflet de couleur rouge.

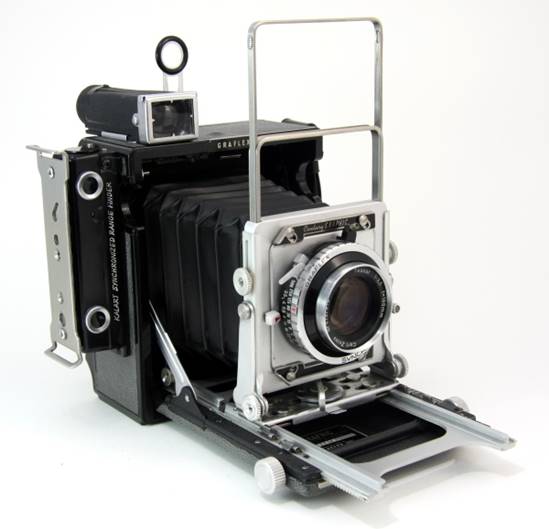

Le dos de type "Graflok" intègre le verre dépoli pour la mise au point et permet l’insertion au choix de châssis doubles ou un chargeur Grafmatic recevant 6 plan-film. Ce dos amovible laisse aussi place à des chargeurs de films au format 120 délivrant des images au format 6x9 ou 6x7cm. Trois systèmes de visée sont disponibles, un de type sportif rétractable, un télémètre couplé de marque Kalart et, sur le dessus, un viseur tubulaire amovible avec correction de parallaxe.

Pouvant recevoir différentes objectifs intégrant l'obturateur, elle est présentée ici avec un Tessar Carl Zeiss de 105mm de focale couplé à un Synchro Compur fonctionnant de la seconde au 1/500^ème. Une platine, fixé sur le télémètre, permet l'adjonction d'un flash "Graflite Jr", mais tout autre flash reste utilisable avec la prise de synchronisation située sur l'obturateur.

Comme toutes les chambres de ce type, elle est, malgré son encombrement, extrêmement polyvalente, notamment avec la possibilité de décentrement vertical et de bascule avant. L'extension maximale du soufflet permet aussi un usage en macrophotographie.

Si elle s'avère assez imposant une fois déployée, elle est extrêmement agréable à utiliser d'autant que son objectif délivre des images de très bonne qualité. C’est devenu un de mes appareils fétiches que j’utilise avec du film en rouleau.

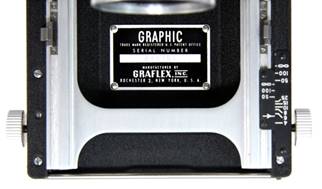

La plaque constructeur, avec le numéro de série est fixée à l’intérieur de l’abattant

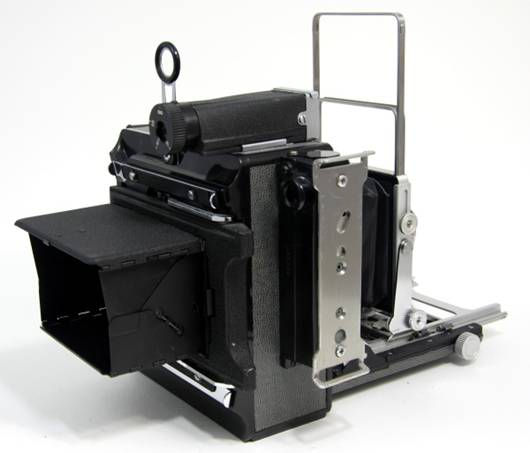

Vue arrière avec les volets ouverts

Dos Graflok avec son dépoli après dépose. On distingue les volets ouverts.

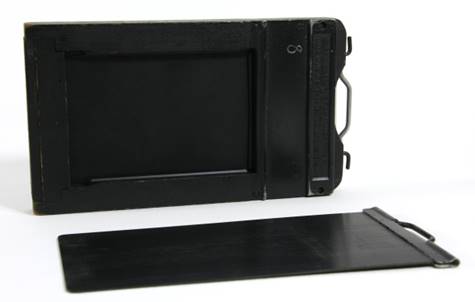

Châssis double pour plans-film. Au premier plan, le volet de protection.

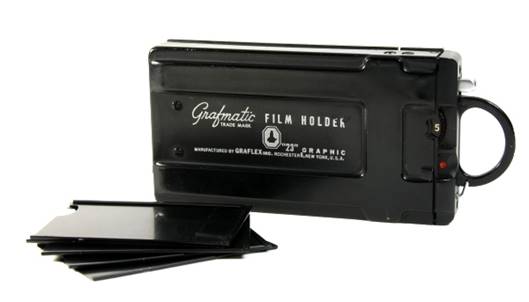

Dos Graphmatic pouvant contenir 6 plans-film format 2 1/4 x 3 1/4 placés dans des supports appelés « septums » (à gauche sur la photo)

.

Dos pour film format 120 – Pour image au format 6x9 – Origine Graflex

L’avance du film se fait à l’aide du gros bouton.

Le même dos présenté avec le bloc porte film sorti du logement

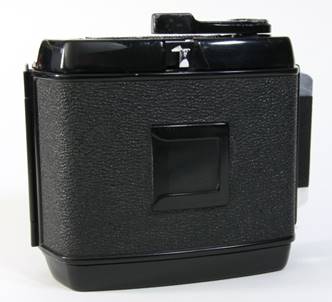

Dos pour film format 120 – Pour image au format 6x7– Origine Mamiya

L’avance du film se fait par le levier supérieur

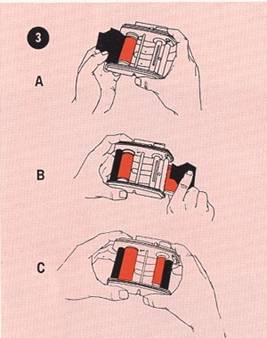

Chargement dos Grafic 23 Après avoir positionné le film, avancer pour mettre la flèche du dos papier en face de la flèche inscrite dans le boîtier. Insérer le porte film dans le compartiment Tourner le bouton du compteur de vue pour l'amener sur le repère "S" Tourner le bouton d'avance du film jusqu'au blocage du repère "1" Pour passer à la vue suivante, pousser le petit levier pour libérer l'avance. Chargement dos Mamiya 6x7 Après avoir positionné le film, avancer pour mettre la flèche du dos papier en face de l'ergot visible sur les fentes d'étanchéité. Refermer le dos Avancer jusqu'au blocage du repère "1" Pour passer à la vue suivante, pousser le petit levier pour libérer l'avance (Un seul mouvement du levier d'avance est nécessaire) L'ouverture du dos ramène le compteur en position "S"

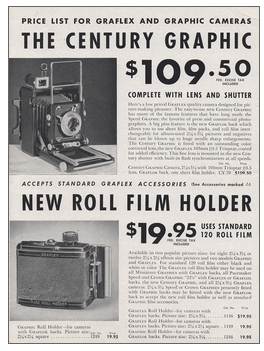

Extrait du catalogue Graflex de 1949 (http://www.cameraeccentric.com/html/info/graflex_1.html)

Mur peint, rue de Rosny à Fontenay-Sous-Bois

N° Série		N° Fiche	Mc K
Boîtier	633751	742	368
Objectif	197416
