Favorit 425
(13 x18)
|
|
Format |
Année |
Pays |
Rareté |
|
13 x 18 |
1914 |
Allemagne |
Rare |
Datation
d'après le numéro de l'obturateur
Appareil
de grand format présenté sur pied photo en bois
Origine
Achat collection Baudon
(19 janvier 2017)
Commentaire
La
production de la marque ICA était impressionnante comme souligne Michel Auer
dans son ouvrage sur l'histoire illustrée des appareils photographiques dans
lequel il mentionne qu'en 1913, cette maison proposait 140 modèles livrables en
plus de 1200 variantes !

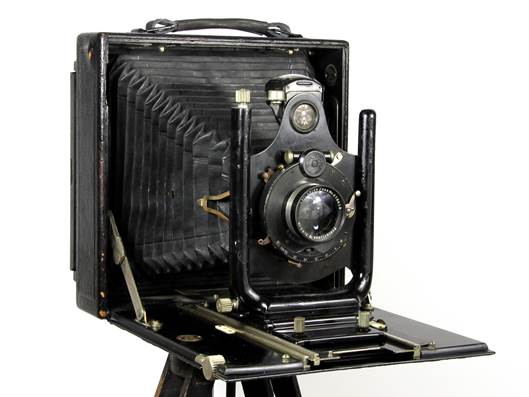

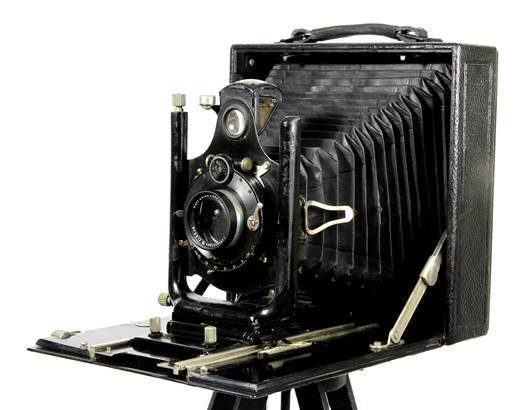

Avec un
corps en bois, recouvert de maroquin noir, cette lourde chambre folding est particulièrement imposante (voir les dimensions
ci-dessous). De type "quadra", la prise de vue en mode portrait ou
paysage est déterminée selon la position du châssis film.
La
construction reste classique pour ce type d'appareil, avec un berceau en U pour
supporter le bloc optique/obturateur. Le long soufflet permet de profiter d'une
double extension pour les vues rapprochées. La visée se fait soit sur le dépoli
arrière ou sur le viseur clair à côté duquel on trouve un petit niveau à bulle.
En déployant les compas au maximum, la partie avant bascule de quelques degrés.
L'objectif
est un Carl Zeiss Jéna Protalinse
VIII dont les valeurs de diaphragme sont indiquées en mm, de 5 à 30, soit
environ de 7,1 à 45 (voir tableau de conversion).
L'obturateur
Deckel Compound permet de faire varier l'exposition
de la seconde au 1/150ème.

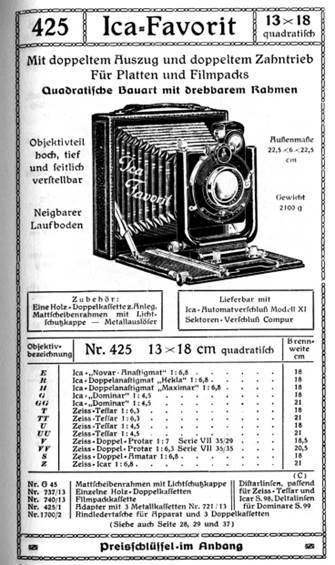

Catalogue ICA - Année 1922
|
N° Série |
N° Fiche |
Mc K |
|
Boîtier G
87117 Objectif
278419 Obturateur
374939 |
975 |
417 |
Dimensions
: déplié 22 x 22 – profondeur 29 cm
Epaisseur
une fois replié : 8 cm
Poids :
2840 grammes
Contrôle de
l'obturateur en avril 2021
|
Théorique |
Moyenne |
|
1 s |
1,1
s |
|
2 s |
1,7
s |
|
1/5 |
1/3,4 |
|
1/10 |
1/4,8 |
|
1/25 |
1/11,1 |
|
1/50 |
1/63,1 |
|
1/100 |
1/75,0 |
|
1/150 |
1/100,4 |
Tableau de conversion des ouvertures
|
Ouverture |
en mm |
|
Ouverture |
en mm |
|
7,1 |
31 |
|
16 |
14 |
|
8 |
28 |
|
18 |
12 |
|
9 |
24 |
|
20 |
11 |
|
10 |
22 |
|
22 |
10 |
|
11 |
20 |
|
25 |
9 |
|
13 |
17 |
|
29 |
8 |
|
14 |
16 |
|
32 |
7 |
|
16 |
14 |
|
35 |
6 |
|
18 |
12 |
|
41 |
5 |
|
20 |
11 |
|
45 |
5 |
Mise en œuvre de cette
chambre folding :
Mise au point sur le
dépoli
Mettre l'obturateur sur 1seconde
Armer
Décaler légèrement le sélecteur (Z/M) sous l'objectif
Déclencher
Faire la mise au point
Insérer le châssis plaque
Prise de vue
Armer
Régler vitesse
Régler ouverture
Libérer le volet du châssis plaque
Déclencher
Remettre le volet du châssis
