Medalist II

Format	Année	Pays	Rareté
620	1946	Etats-Unis	Rare

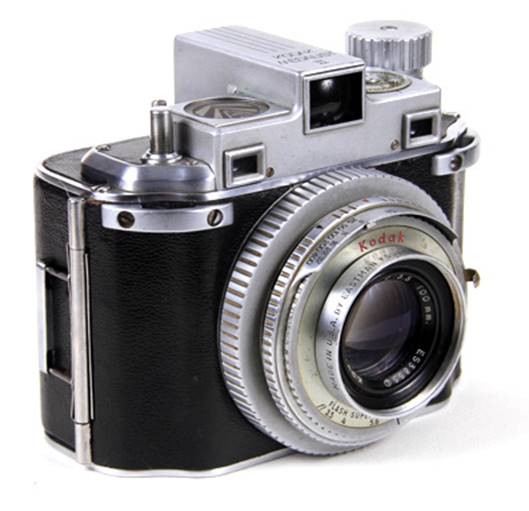

Objectif rentré, position pour le stockage et transport (1290 grammes !)

Objectif déployé avec pare soleil en place

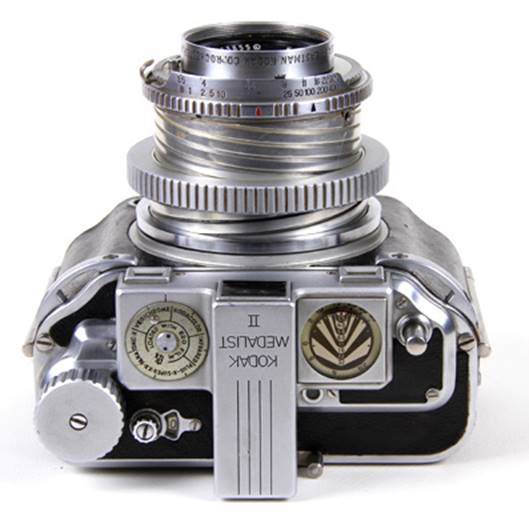

Vue du dessus avec l'objectif déployé.

A gauche du viseur la fenêtre mémo du film utilisé

A droite, le rappel de distance et la table de profondeur de champ

Origine

Bourse photo de Chelles – 20 mars 2016

Avec pare soleil d'origine et dos pour plan-film disposant d'un dépoli.

Commentaire

Conçu pour les professionnels, reprenant les avantages des appareils 35mm mais avec les atouts d'un appareil de presse, le Medalist utilise au choix du film 620 (image 6x9 cm) ou des plan-film 2 ¼ x 3 ¼ afin de disposer du large choix d'émulsion proposé par Kodak.

La première version de cet appareil, produite de 1941 à 1948, ne disposait de synchronisation pour le flash. Cette seconde version synchronisée, apparue en 1946, perdura jusqu'en 1953,

Parfois nommé le Tank en raison de ses dimensions, son poids et de ses formes assez compliquées, ce joli monstre embarque un télémètre couplé avec correction de parallaxe.

Le viseur est divisé en deux parties ; celle du dessus permet de cadrer, celle du dessous, est destinée à la mise au point avec une image partiellement agrandie. Il est finalement très facile de s'accommoder de ce système assez particulier.

Vue du dessus, l'opérateur dispose de toutes les informations utiles. Il peut visualiser à l'avant de l'objectif l'ouverture et la vitesse et sur le capot il dispose d'un mémo du film utilisé, d'un compteur de vues et d'un repère indiquant l'armement de l'obturateur.

L'obturateur Flash Supermatic fonctionne de la seconde au 1/400^ème. Il est couplé à un très bel objectif Ektar 1:3,5 d'une focale de 100 mm réputé pour sa qualité. Les réglages de ces derniers se font par rotation des bagues fixées à l'avant du tube monté sur une double rampe hélicoïdale.

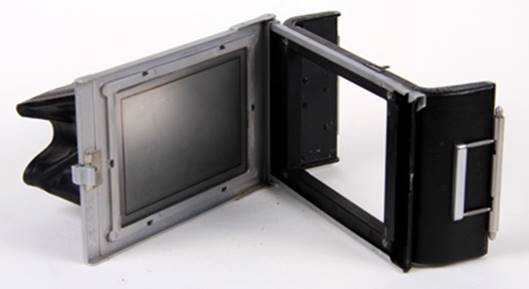

En option le dos pour plan film avec son verre dépoli.

Il se fixe en lieu et place du dos amovible prévu pour les films au format 620.

N° Série	N° Fiche	Mc K
Boîtier 36881 Objectif ES 3855	931	508

Dimensions : 140 x 111 x 93 objectif rentré – Poids sans film : 1290 grammes.

Voir aussi Kodak's Camera – page 114

CHARGEMENT DU FILM

1 / Vérifiez si "0" apparaît dans la fenêtre du compteur d'exposition. Si un chiffre quelconque est visible, appuyez sur le bouton du compteur et tournez dans un sens ou dans l'autre jusqu'à ce que «0» apparaisse.

2 / Ouvrez le dos. L'arrière de la caméra est articulé aux deux extrémités et il peut être basculé sur une extrémité ou enlevé entièrement.

3 / Insérez le rouleau de film dans le renfoncement qui a un ressort. Insérez la bobine de sorte que lorsque le papier est retiré, le côté avec l'impression pourra être tiré vers la gauche.

4 / Déchirer la bande collante maintenant le film et passer le papier de protection sur les rouleaux, puis enfiler l'extrémité du papier dans la fente plus longue de la bobine vide aussi loin que possible.

5 / Tourner le bouton d'enroulement une ou deux fois pour fixer le papier sur la bobine. Assurez-vous que le papier est correctement positionné.

6 / Fermer le dos avec une pression ferme jusqu'à ce que les loquets s'enclenchent.

7 / Retenez la glissière qui couvre les fenêtres rouges. Tournez l'enrouleur dans le sens des aiguilles d'une montre jusqu'à ce qu'une petite main (ou autre inscription comme des  apparaisse dans la fenêtre. Continuez à tourner lentement le bouton d'enroulement jusqu'à ce que le chiffre "1" commence juste à apparaître au bord des fenêtres rouges.

Appuyer et tourner le bouton du compteur dans un sens ou dans l'autre jusqu'à ce que le chiffre "1" apparaisse dans la fenêtre du compteur d'exposition. Tournez légèrement le bouton d'enroulement jusqu'à ce qu'il s'enclenche.

8 / Réglez le cadran sur le dessus de la caméra pour montrer le type de film avec lequel le médaillé est chargé.

Si le Medalist est chargé avec le compteur d'exposition à un chiffre autre que "0", le mécanisme d'enroulement se verrouille avant que la figure "1" apparaisse dans les fenêtres rouges. Pour déverrouiller, appuyer et tourner le bouton du compteur jusqu'à ce que "0" apparaisse dans la fenêtre du compteur d'exposition. Amenez l'objectif en position de prise de vue, comme décrit sur la page suivante, et appuyez à fond sur le déclencheur.
