Marque : UCET

Modèle : Ucet

Format	Année	Pays	Rareté
116	1920	Etats-Unis	Rare

Origine

Achat sur e-bay - 05 février 2009

Commentaire

Seul le nom inscrit sur la poignée de transport permet d'identifier cet appareil dont la marque est la contraction du nom de la société United Camera Co installé à Chigaco (Ilinois).

A priori unique modèle de cette marque, il est identique au Buddie 2A produit en parallèle par la société Sterling (McK page 905). Pour ces deux sociétés, le succès ne fut pas au rendez-vous, ce qui fait que ce modèle est rare aux Etats-Unis et à fortiori en France.

La construction est très simple :

- le dos de la chambre est réalisé en carton,

- le bloc support du film est en métal,

- la platine supportant l'objectif est en bois. Sur celle ci sont fixées deux lamelles faisant ressort et servant à bloquer le film en rouleau,

- la face avant, en métal, comporte deux viseurs latéraux et le déclencheur.

A noter la particularité du support de la clé d'avance du film montée sur une lamelle métallique et la fixation de la poignée en cuir sur le crochet de verrouillage du dos de la chambre.

Ce box très basique, qui ne dispose d'aucun réglage, délivre des images au format 6,5 x 11 cm.

Anatomie

Dimension : 87 x 133 x 141 mm

A la suite d'un incident, il m'a fallu démonter la face avant ce qui permet de visualiser l'assemblage très simpliste.

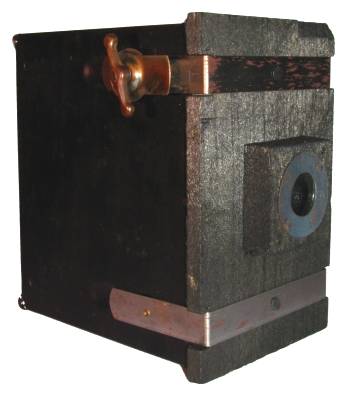

Illustration 1 - Ensemble porte film et support d'objectif

Sur cette vue on distingue :

- les deux lamelles métalliques faisant office de blocage des bobines,

- le bloc de bois sur lequel est fixé l'objectif,

- l'objectif retenu par une rondelle métallique clouée sur le bloc.

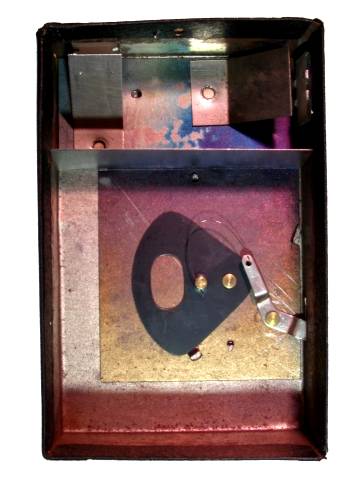

Illustration 2 - Intérieur de la face avant

Le bloc avant qui masque l'objectif, est une simple feuille de métal repliée pour former les bords et se positionne comme un couvercle devant le porte-film. Le tout est fixé par deux clous de chaque côté.

Sur cette vue on distingue :

- en haut : les deux réflecteurs de visée, petites lamelles de métal fixées devant les verres dépolis eux-mêmes retenus par des griffes repliées.

- en bas : l'obturateur qui se déplace sur son axe après compression du ressort lors de la bascule du levier d'obturation.

Une feuille de métal pliée à l'équerre protège des lumières parasites la chambre de l'obturateur de la partie visée.

N° Série	N° Fiche	Mc K
/	308	58
