Chambre photo simple
Pour dos au format 6x9 et …. 9x12 !
Fabriquée en septembre 2021 (détail de la réalisation sur cette page).
Dans un petit lot de matériel acquis auprès d'un
particulier, il y avait deux dos pour chambre monorail Arca Swiss. L'un pour du
6x9 avec un adaptateur pour film
Après réflexion, l'idée est venue de réaliser une chambre
photo la plus simple possible, prévue dans un premier temps pour l'usage de
film 120.

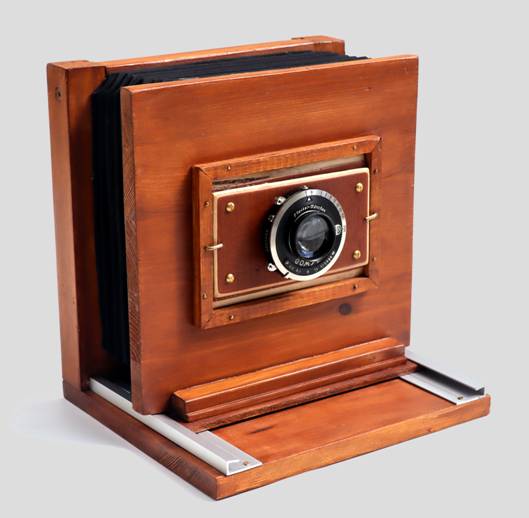

Le cadre avant permet l'insertion du bloc
objectif/obturateur utilisé par ailleurs sur une petite
chambre Soulé ; il est donc exclu de le fixer à demeure.
Ce cadre est simplement fixé sur une planchette qui se
déplace entre deux rails en aluminium pour effectuer la mise au point.

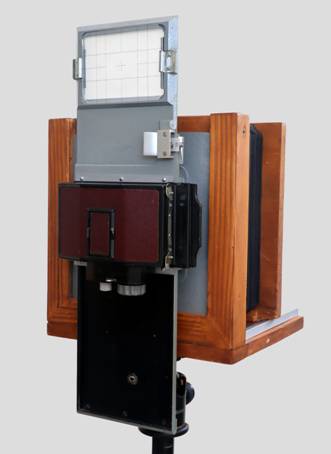

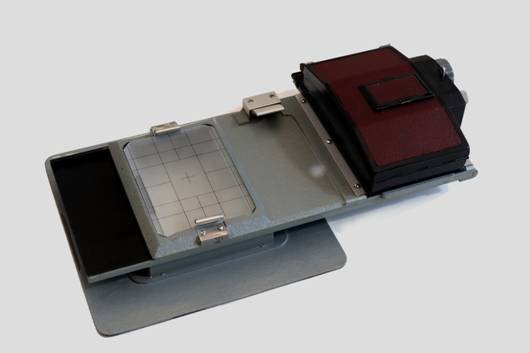

Pour l'usage avec du film en rouleau, le dos, ci-dessous,
comporte un verre dépoli quadrillé pour la mise au point. Ensuite, par
glissement, il suffit de présenter l'adaptateur avec son volet de protection
qui sera enlevé pour la prise de vue.
Le dos s'insère dans les rainures
creusées sur la face arrière.

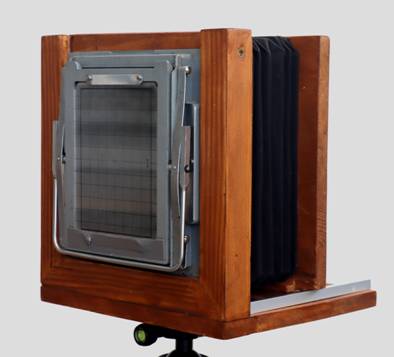

La face arrière pouvait aussi recevoir un dos "spring
back" au format 9x12.
N'ayant pas trouvé de châssis compatibles, je me suis séparé
de ce dos.

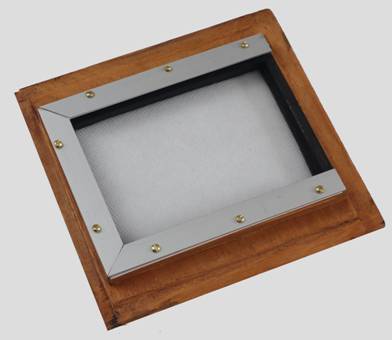

Il restait a confectionné un dos amovible au format 9x12,
facile à mettre en position verticale ou horizontale.
Ce dos est adapté à l'usage du
dépoli et des châssis de la Chambre
Jonte

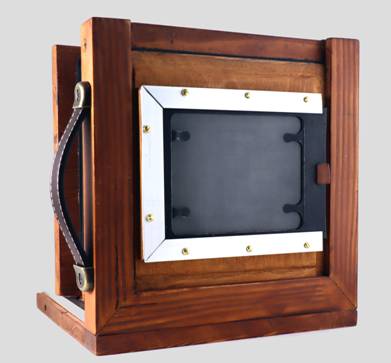

Le dépoli en positon horizontale

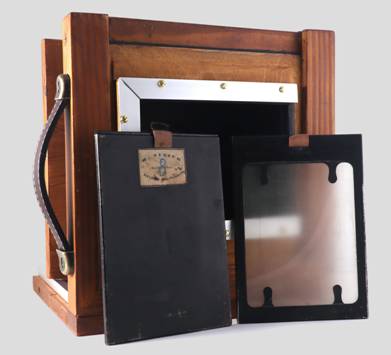

Le dépoli et les châssis possède une languette en tissu
facilitant l'extraction
Dimensions : 21,5 x 22,5 x
