Insoleuse Ultraviolet
Pour
cyanotypie et procédé Van Dyke
Les tirages par contact Cyanotype ou Van Dyke nécessitent une insolation aux ultraviolets.
Bien que la meilleure source soit le soleil, il faut
utiliser un moyen de substitution lorsqu'il fait défaut ou lorsque l'on décide
de travailler en intérieur.
C'est ce qui peut conduire à la confection d'une insoleuse
qui délivrera une lumière ultraviolet, soit à partir de lampes, soit avec un
élciarage Led.
1er modèle fabriqué en
décembre 2017
Principe de cette insoleuse :
- la source de lumière est placée au fond d'une
"boîte" au dessus de laquelle ont place un châssis presse,
- le châssis contient le négatif à reproduire et le papier
sensibilisé.
De bas en haut : La base comprenant l'éclairage UV, une rehausse amovible et le
châssis presse.
Mesure entre le fond
et la vitre du châssis presse :

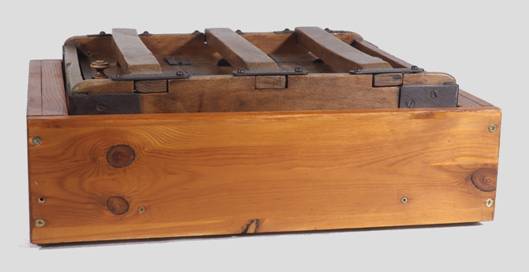

Le châssis presse peut s'insérer directement sur la base.
Mesure entre le fond
et la vitre du châssis presse

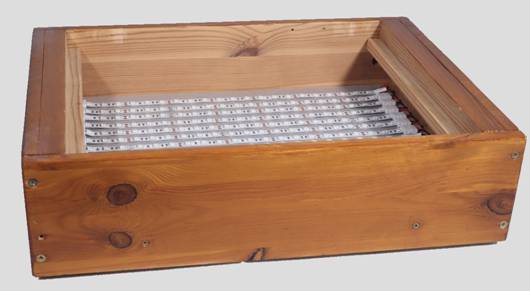

La base comprend le système d'éclairage constitué de 14
rubans Led de
(Voir fabrication du système
d'éclairage)
Les dimensions de la base ont été calculées pour
l'utilisation de ce châssis presse qui a probablement plus de 100 ans…

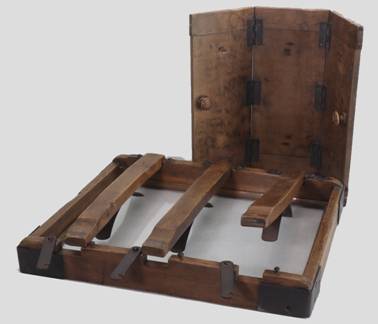

Le couvercle, articulé en trois parties, est fermement maintenu
par les bras montés sur des ressorts à lames.
Dimensions du châssis : 36,5 x 30 pour une surface utile de
: 31,5 x
On peut confectionner un châssis avec une simple planche de
bois et une vitre assez épaisse que l'on maintient avec des pinces à dessin par
exemple.

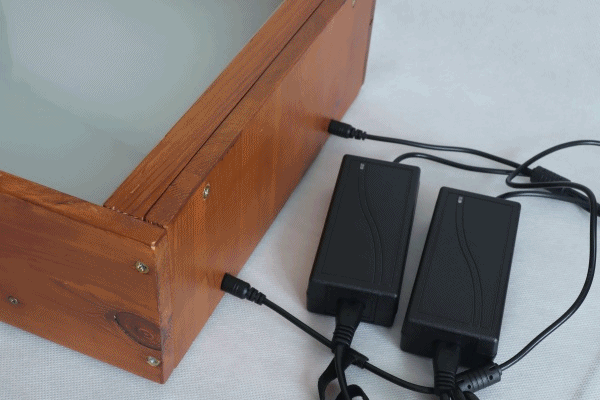

L'alimentation électrique est assurée par deux
transformateurs 220/12 V afin de répartir la puissance.
Un verre dépoli, reposant sur la base, permet une diffusion
douce de l'éclairage.
Dimensions en cm : 44 x 22 - Hauteur 12 pour la base, 20
avec réhausse et châssis presse.
2nd modèle réalisé en
novembre 2023
Cette réalisation très simple et compacte fonctionne
directement en 220 Volts.

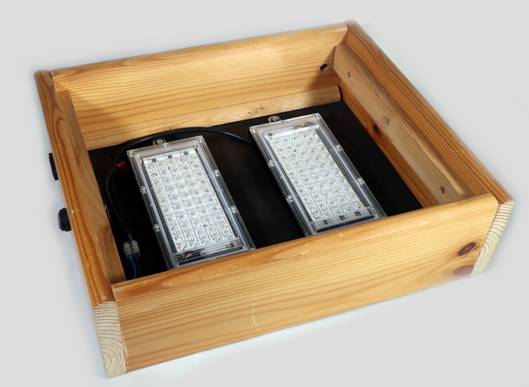

Une simple boîte héberge deux projecteurs de 50 leds UV
montés en parallèle.
Le dépoli repose sur les tasseaux latéraux, le châssis
presse s'encastre sur les bords.
Dimensions : 40,5 x 34,5 x
3ème modèle réalisé en octobre 2024
Dimensions : largeur 64, profondeur 52, hauteur

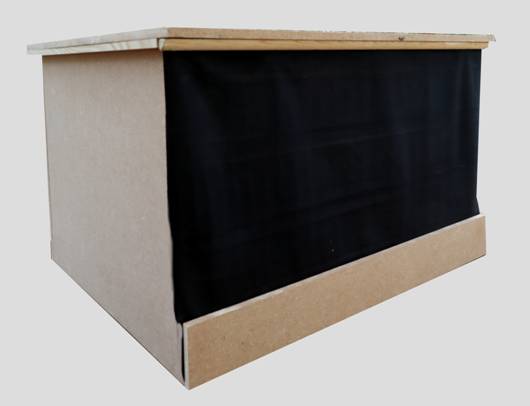

Un rideau occultant, lesté par un bandeau de bois, ferme la
face avant et protège les yeux des rayonnements ultraviolet.
Devant animer des ateliers pour des groupes de 8 à 9
enfants, il fallait sérieusement envisager la réalisation d'un modèle grand
format pour insoler simultanément leurs travaux. Elle accueille également tout
type de châssis dont un 40x50 utilisé pour le format A3.

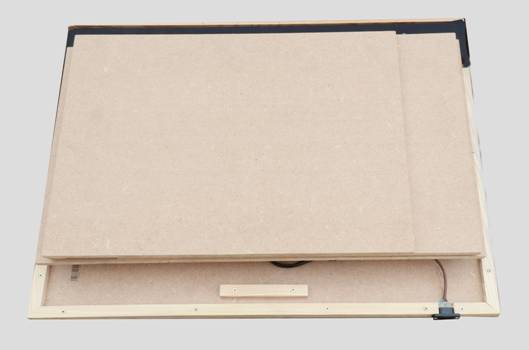

Les panneaux latéraux replient sur la face arrière.
Une fois pliée elle s'avère pratique à transporter et à
stocker ; l'encombrement est réduit à
Le panneau supérieur est bordé d'un tasseau et de trois
guides pour le blocage sur les joues.
Le rideau est rangé facilement après être enroulé autour du
bandeau servant de lest.

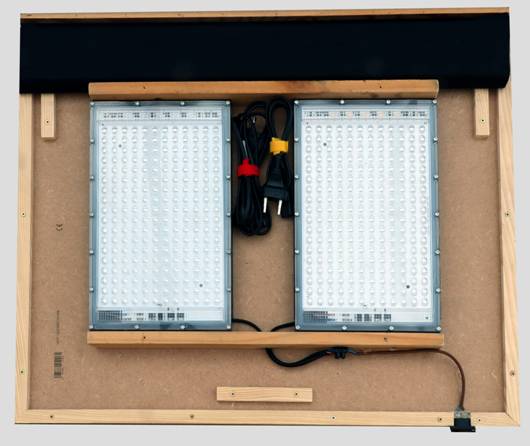

Un ou deux câbles d'alimentation trouvent place entre les
projecteurs.

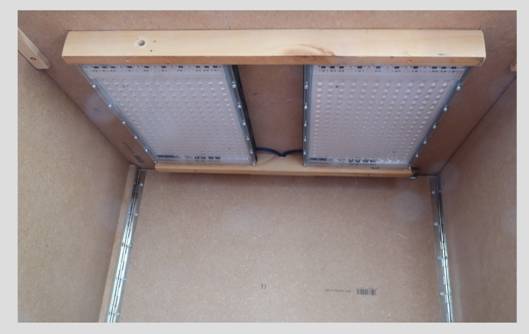

Les projecteurs de 216 leds chacun assurent une parfaite
couverture lumineuse de la surface de travail.
Ils sont branchés en parallèle, une prise femelle permet de raccorder le câble
d'alimentation en 220 Volts.
